划线平台的铸造原理有哪些及使用时要进行安装调试的注意事项分析？

一、划线平台的铸造原理

划线平台（铸铁平板）本质是一块"尺寸长期稳定的平面基准"，铸造全流程都是围绕三个目标展开：材料要吸振耐磨、结构要刚性好、内应力要彻底释放。

1.材质选型原理：为什么用灰铸铁

主流材质为HT200／HT250／HT300灰铸铁，重型件可选QT400–600球墨铸铁，工作面硬度控制在HB170–240。

选灰铸铁的关键在于其片状石墨组织——石墨本身软且润滑，带来三重好处：

减振性好：片状石墨割裂基体，能快速衰减振动，划线时高度尺划过的颤动不会传导放大；

耐磨且储油：石墨脱落后留下的微观凹坑形成天然油膜，配合刮研表面，耐磨性远好于钢件；

铸造性能优：碳当量控制在3.9%～4.1%，铁水流动性好、线收缩率小，铸件不易产生缩孔和裂纹。

典型成分范围为C 3.0%～3.5%、Si 1.5%～2.4%、Mn 0.6%～1.0%，P、S均控制在0.1%以下。熔炼多用中频感应电炉（1500～1550℃），出炉前加硅钡、硅钙等孕育剂细化石墨，浇注温度约1300～1420℃。

2.成形原理：树脂砂+消失模，工作面朝下

树脂砂造型：呋喃树脂粘结剂使砂型刚度高，能实现少冒口、无冒口铸造，减少缩孔缩松，尺寸精度可达CT8级。

消失模（实型）铸造：用聚苯乙烯泡塑模样，浇注时模样气化由金属液置换，尺寸精度高、加工余量小，大型平台常用。

工作面朝下原则：这是划线平台铸造的一条核心经验——把未来要使用的工作面放在铸型下部，让气孔、渣眼等缺陷上浮集中到非工作面，保住基准面的组织致密性。

3.结构刚度原理：筋板式与箱体式

平台按结构分为筋板式（中小型、轻量化）和箱体式（重型大型、刚性最好）。背面布置的加强筋相当于"工字梁"，用最少的材料换取最大的抗弯截面模量，抑制自重和工件载荷下的挠曲变形。

同时铸造时会预留主支点、辅助支点与吊装孔：主支点是加工、检定、使用时的主要承力部位，辅助支点仅防止倾覆、不参与主要受力——这一点直接决定了后面安装时支撑点该怎么摆。

4.最核心的一环：内应力与时效原理

这是划线平台"铸造原理"里最容易被忽视、却最决定寿命的部分。

铸件壁厚不均，表层与心部冷却速度不同，在620～400℃这一弹塑性转变区间产生热应力；若不消除，它会随时间缓慢释放，导致平台在使用中逐渐翘曲——人工再高也保不住精度。

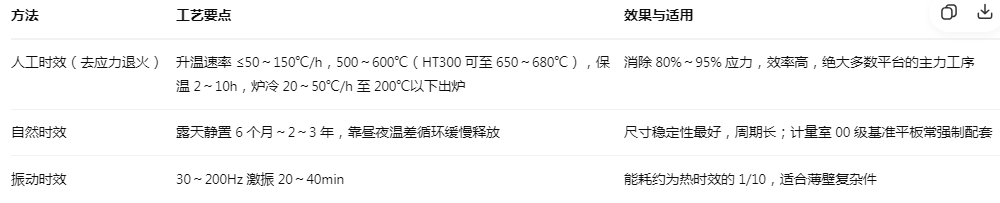

时效的本质是：加热到500～600℃使材料屈服强度显著下降，让残余弹性应力通过局部塑性变形（蠕变松弛）释放掉。三种方法对比如下：

三个必须记住的工艺红线：炉内温差≤±20～25℃、多点测温；200℃以上严禁空冷或水冷；大件入炉要垫平支稳，否则自身重力就会造成新的变形。

高精度平台还要做二次时效——粗加工（开T型槽、铣六面）后会产生切削应力，必须再退一次火才能精加工。

5.基准面的最终形成：刮研原理

精加工阶段采用人工刮研而非单纯磨削，理由是刮研能形成均匀分布的微浅凹坑（储油、防贴合真空吸附）与接触高点共存的表面。精度按25×25mm内的接触点数分级：0级≥25点、1级≥20点、2级≥16～20点、3级≥12点，表面粗糙度可达Ra≤1.6μm甚至更低。

二、安装调试注意事项

安装前：地基与环境是前提

地基：混凝土基础厚度一般不低于300mm并配钢筋加固，深度需按平台规格与车间地质条件计算，避免后期沉降。地面要坚实平整，先清除油污、杂物、凸起硬块。

环境：温度尽量控制在(20±5)℃，远离震源（冲床、空压机、机床）、热源（熔炉、暖气）与阳光直射、强气流处。干燥通风以防锈蚀。

开箱检验：核对合格证与出厂精度检测报告，检查有无运输磕碰、裂纹、锈蚀；同时清洁台面与支撑脚底部的铁屑灰尘。

吊装就位：别在第一步就毁了精度

必须使用平台预留的吊装孔或专用吊具平稳吊运，严禁直接拖拽或撬动——野蛮吊装造成的局部塑性变形是不可逆的。

支撑点布置：三点支撑是基本原则

按三点支撑原理先布主支点（两端+中间），跨距大时再增补辅助支点，垫铁间距一般不超过800～1000mm。

推荐使用可调楔形垫铁，便于微调；所有支点必须与基础面、平台底面同时接触、受力均匀，无虚抵悬空。

支撑点位置务必与出厂标定的主/辅助支点对应，随意挪动支点会让出厂检定的平面度失效。

调平操作：多方向、小幅度、反复复核

工具：框式水平仪或电子水平仪，精度不低于0.02mm/m，须与平台精度等级匹配；配合塞尺、扳手。

选点：四角+中心，取3个以上均匀分布的测点，避开边缘薄弱区。

多向测量：分别沿纵向、横向、对角线方向检测，气泡偏向哪侧即该侧偏高，反向微调支撑脚。

关键禁忌：禁止单次大幅度调整，必须对称、渐进微调，否则会把平台"调"变形。

静置复检：调平后不要马上用，空载静置30分钟以上释放调平带来的结构应力，再复测一次。

验收：用水平仪在任意位置复测，偏差须符合GB/T 22095对应等级；用塞尺检查平台与支撑面间隙，应均匀且一般≤0.05mm；轻压四角看气泡是否稳定，判断各支点受力是否均匀。

固定与防护

轻型平台可用橡胶/防震垫靠自重稳定，重型平台需用地脚螺栓或化学锚栓固定；拧紧时按对称顺序和规定扭矩操作。平台周围留出操作空间，必要时设防护栏，防止搬运工件时撞击。

使用中的长期维护

不超载：载荷均匀分布，工件不得超额定承重，避免集中冲击载荷。

轻放工件：毛坯棱角处垫铜皮再放置，严禁工件暴力撞击台面。

定期复校：高频使用每周一次、低频使用每月一次复测水平度，发现沉降或振动偏移及时微调。

防锈与均匀磨损：用后清洁、涂防锈油；长期不用加盖防护；日常尽量轮换使用台面各区域，避免局部磨损破坏整体平面度。

不要在平台上做焊接（3级铆焊平台除外），局部高温会造成不可逆的热变形。
